LC/SC සහ MPO/MTP තන්තු වල ධ්‍රැවීයතාව

ද්විත්ව තන්තු සහ ධ්රැවීයතාව

10G ඔප්ටිකල් ෆයිබර් යෙදුමේදී, දත්ත ද්වි-මාර්ග සම්ප්‍රේෂණය සාක්ෂාත් කර ගැනීම සඳහා දෘශ්‍ය තන්තු දෙකක් භාවිතා කරයි.එක් එක් ඔප්ටිකල් තන්තු වල එක් කෙළවරක් සම්ප්‍රේෂකයට සම්බන්ධ කර ඇති අතර අනෙක් කෙළවර ග්‍රාහකයට සම්බන්ධ වේ.දෙකම නැතිවම බැරිය.අපි ඒවා ඩුප්ලෙක්ස් ඔප්ටිකල් ෆයිබර් හෝ ඩුප්ලෙක්ස් ඔප්ටිකල් ෆයිබර් ලෙස හඳුන්වමු.

ඊට අනුරූපව, duplex තිබේ නම්, සිම්ප්ලෙක්ස් ඇත.සිම්ප්ලෙක්ස් යනු එක් දිශාවකට තොරතුරු සම්ප්‍රේෂණය කිරීමයි.සන්නිවේදනයේ අන්ත දෙකෙහිම එක් අන්තයක් සම්ප්‍රේෂකය වන අතර අනෙක් කෙළවර ග්‍රාහකය වේ.නිවසේ ඇති කරාමය මෙන්ම, දත්ත එක් දිශාවකට ගලා යන අතර ආපසු හැරවිය නොහැක.(ඇත්ත වශයෙන්ම, මෙහි වරදවා වටහාගැනීම් ඇත. ඇත්ත වශයෙන්ම, දෘශ්‍ය තන්තු සන්නිවේදනය ඉතා සංකීර්ණ වේ. ඔප්ටිකල් තන්තු දිශාවන් දෙකකින් සම්ප්‍රේෂණය කළ හැක. අපට අවශ්‍ය වන්නේ අවබෝධය පහසු කිරීමට පමණි.)

ඩුප්ලෙක්ස් ෆයිබර් වෙත ආපසු, ජාලයේ කොපමණ පැනල්, ඇඩප්ටර හෝ ඔප්ටිකල් කේබල් කොටස් තිබුණත් TX (b) සැමවිටම RX (a) වෙත සම්බන්ධ කළ යුතුය.අනුරූප ධ්රැවීයතාව නිරීක්ෂණය නොකළහොත්, දත්ත සම්ප්රේෂණය නොකෙරේ.

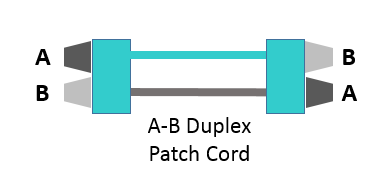

නිවැරදි ධ්‍රැවීයතාව පවත්වා ගැනීම සඳහා, tia-568-c ප්‍රමිතිය ඩුප්ලෙක්ස් ජම්පර් සඳහා AB ධ්‍රැවීයතා හරස් යෝජනා ක්‍රමය නිර්දේශ කරයි.

MPO/MTP තන්තු ධ්‍රැවීයතාව

MPO/MTP සම්බන්ධකයේ ප්‍රමාණය SC සම්බන්ධකයේ ප්‍රමාණයට සමාන වේ, නමුත් එයට ප්‍රකාශ තන්තු 12 / 24 / 16 / 32 නවාතැන් ගත හැක.එබැවින්, MPO මඟින් කැබිනට් රැහැන් අවකාශය විශාල වශයෙන් ඉතිරි කර ගත හැකිය.

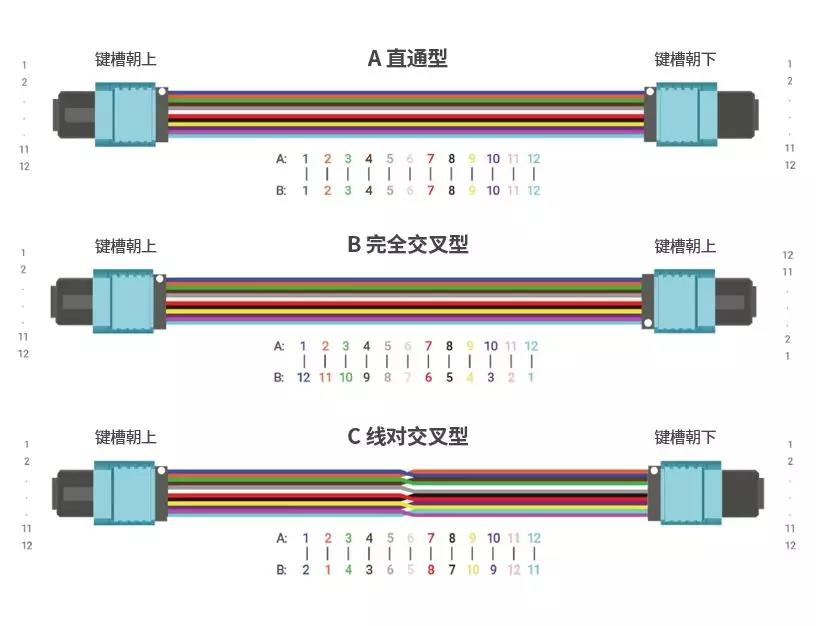

TIA568 සම්මතයේ දක්වා ඇති ධ්‍රැවීයතා ක්‍රම තුන පිළිවෙලින් ක්‍රමය A, ක්‍රමය B සහ ක්‍රමය C ලෙස හැඳින්වේ.TIA568 ප්‍රමිතිය සපුරාලීම සඳහා, MPO/MTP කොඳු නාරටිය දෘශ්‍ය කේබල් හරහා, සම්පූර්ණ හරස් කිරීම සහ යුගල හරස් කිරීම, එනම්, A වර්ගය (යතුර ඉහළට - යතුර පහළට හරහා), B වර්ගයට (යතුර ඉහළට - යතුර ඉහළට / යතුරට පහළට) බෙදා ඇත. යතුර සම්පූර්ණ හරස් කිරීම) සහ C වර්ගය (යතුර ඉහළට - යතුර පහළ යුගල හරස් කිරීම).

පහත පින්තූරයේ පෙන්වා ඇති පරිදි:

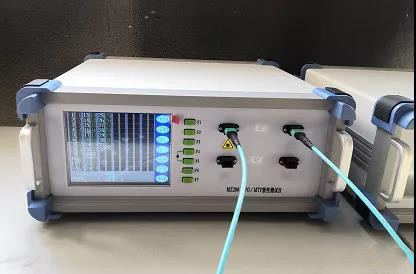

දැනට බහුලව භාවිතා වන MPO/MTP පැච් ලණු 12-core ෆයිබර් ඔප්ටික් පැච් ලණු සහ 24-core ෆයිබර් ඔප්ටික් පැච් ලණු වේ, නමුත් මෑත වසරවලදී 16-core සහ 32-core ෆයිබර් ඔප්ටික් පැච් ලණු දර්ශනය වී ඇත.වර්තමානයේ, 100-core බහු-core ජම්පර් වලට වඩා වැඩි ගණනක් පිටතට පැමිණෙමින් පවතින අතර MPO/MTP වැනි බහු-core ජම්පර් වල ධ්‍රැවීයතාව හඳුනාගැනීම ඉතා තීරණාත්මක වේ.
